Forno de tubo de vácuo dividido de 1200℃
1. O pequeno forno tubular utiliza componentes elétricos premium da ABB, proporcionando qualidade e eficiência superiores.
2. A precisão do controle de temperatura atinge +/-1℃, garantindo resultados experimentais precisos.
3. Construído com material de alumina de alta pureza para aumentar a eficiência de aquecimento.
- Shenyang Kejing
- Shenyang, China
- 10 dias úteis
- 50 conjuntos
- em formação
Descrição do pequeno forno tubular:

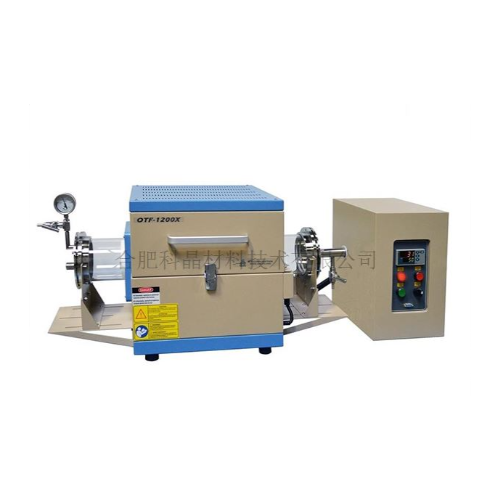

O OTF-1200X-5S é um forno tubular de pequeno porte com certificação CE e temperatura operacional máxima de 1100 °C. Seu tubo de forno é um tubo de quartzo de alta pureza de 130 mm (ou 100 mm). O forno é equipado com um par de flanges de vedação de aço inoxidável, permitindo o tratamento térmico de amostras sob vácuo ou em condições de proteção atmosférica. Para controle de temperatura, o forno tubular de vácuo suporta programas de rampa de 50 passos com precisão de ±1 °C. Este forno tubular de vácuo pode recozer wafers de 5 polegadas com capacidade máxima.
Principais características do forno de tubo dividido:
1. Tubo de quartzo de 5 polegadas com flanges articuladas; câmara espaçosa permite o uso como um forno de atmosfera tipo caixa (eliminando problemas de contaminação da câmara do forno de tubo dividido).
2. Capaz de recozer substratos de 4 polegadas.
3. Pode servir como base modular para fornos de evaporação ALD, CVD, PVD, fornos rotativos, etc. (Para mais detalhes, ligue).
4. O forno de tubo dividido utiliza fibra de alumina de alta pureza como material da câmara do forno, com um revestimento de alumina de alta temperatura na superfície para aumentar a eficiência do aquecimento.
5. O forno de tubo dividido emprega componentes elétricos ABB.
Observação: o flange articulado é opcional.
Parâmetros técnicos do forno de tubo dividido:
| Modelo do produto | Forno tubular compacto de 1200°C (forno tubular a vácuo) (diâmetro do tubo de 130 mm). OTF-1200X-5S |
Parâmetros básicos do forno tubular pequeno | Temperatura máxima de operação do forno de tubo dividido: 1100℃ (<0,5 horas) Temperatura de operação contínua do forno de tubo dividido: 1000℃ Taxa de aquecimento recomendada para forno de tubo dividido: ≤10℃/min Comprimento da zona de aquecimento: 300 mm Elemento de aquecimento: liga FeCrAl dopada com Mo Voltagem: AC220V 50Hz Potência: 3KW Termopar: Tipo K |
| Estrutura de um pequeno forno tubular | Equipado com um par de flanges de vedação de aço inoxidável, selados com juntas de silicone. Dimensões do tubo de quartzo: φ130x750mm. Inclui 2 tampões para tubos de alumina. Coloque-os em ambas as extremidades do tubo do forno durante a operação para garantir a integridade da vedação da zona de temperatura constante e dos flanges. O flange da extremidade direita possui uma interface KF25 para conectar uma bomba de vácuo. Faixa de vácuo: 10⁻² torr (usando bomba mecânica). Um manômetro mecânico é instalado com uma faixa de medição de -0,1 a 0,15 MPa. O equipamento emprega regulação de temperatura PID e suporta programas de aquecimento/resfriamento de 50 etapas. Equipado com proteção contra superaquecimento e quebra de termopar. |
| Controle de temperatura do forno de tubo de vácuo | O forno de tubo de vácuo inclui um controlador de temperatura YD858P. Sistema de controle automático de temperatura PID; Controle programável inteligente de 50 segmentos; Proteção contra superaquecimento e alarme de falha de termopar integrados; Precisão do controle de temperatura: ±1°C; Porta de comunicação padrão do PC DB9; Certificado MET; Software opcional de controle de temperatura para PC (para controladores da série YD858P) disponível para controlar perfis de aquecimento e exportar dados. |
| Sistema de vácuo (opcional) | Bomba mecânica de palhetas rotativas duplas atinge nível de vácuo de 10⁻² Toor. Para vácuo mais alto (10⁻⁵ Toor ou melhor), unidades de alto vácuo opcionais, nacionais ou importadas, estão disponíveis. |
| Dimensões e peso do produto | Dimensões da tampa fechada do forno de tubo de vácuo: 440 mm (C) x 440 mm (L) x 460 mm (A) Com suportes de flange (260 mm cada), dimensões totais: 960 mm (C) x 440 mm (L) x 460 mm (A) Dimensões da tampa aberta do forno de tubo de vácuo: 440 mm (C) x 440 mm (L) x 700 mm (A) Com suportes de flange (260 mm cada), comprimento total: 960 mm (C) x 650 mm (L) x 700 mm (A) Unidade de controle de temperatura do forno de tubo de vácuo: 260 mm (C) x 350 mm (L) x 410 mm (A) Peso do forno de tubo de vácuo: cerca de 48 kg |
| Certificações | Este forno de tubo dividido é certificado pela CE. Certificado nº: M.2021.206.C67997. Se o cliente cobrir os custos de certificação, nossa empresa garante que as unidades individuais passarão pela certificação alemã TUV ou CAS. |
| Período de garantia | O forno de tubo dividido tem garantia de 1 ano e manutenção vitalícia. Nota especial: Consumíveis como elementos de aquecimento, tubos de quartzo e amostras estão excluídos. Danos causados por gases corrosivos ou ácidos não são cobertos pela garantia. |
| Conformidade | Certificação CE, UL ou CSA está disponível por um custo extra. |
