Procedimentos operacionais do forno de tubo de vácuo

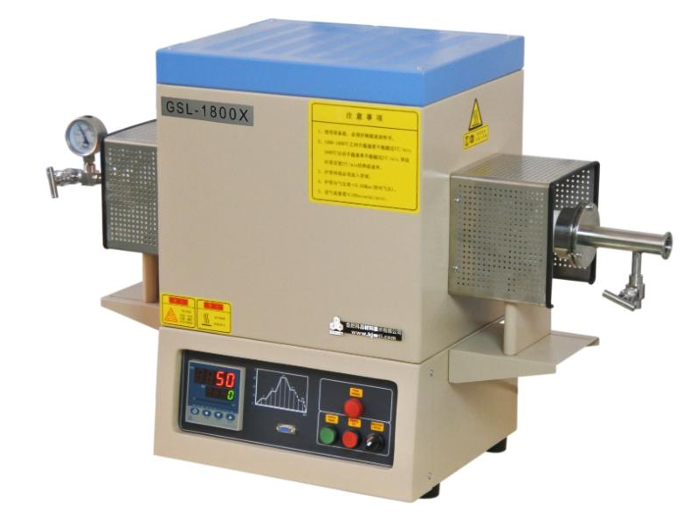

Para compradores B-end nas áreas de pesquisa e desenvolvimento de materiais e fabricação de semicondutores, dominar a operação padronizada depequeno forno de tubo de vácuopode garantir a segurança experimental, a repetibilidade dos dados e a vida útil do equipamento. Com design compacto e controle preciso da temperatura, estepequeno forno de tubo de vácuotornou-se a escolha preferida para experimentos de vácuo de alta temperatura em pequenos lotes em laboratórios universitários, centros de P&D e pequenas e médias empresas. Neste artigo, apresentarei os procedimentos operacionais completos do processopequeno forno de tubo de vácuopara ajudar você a aproveitar ao máximo o desempenho do seu equipamento.

Três inspeções precisam ser concluídas antes de iniciar opequeno forno de tubo de vácuopara evitar riscos potenciais. O primeiro item é a inspeção do estado do equipamento. É necessário confirmar se a carcaça externa do forno não está danificada, se o tubo do forno não está rachado, se o cabo de alimentação e a linha de controle estão firmemente conectados e se o sistema de vácuo não está solto ou envelhecido. O segundo item é verificar o sistema de resfriamento a ar. Você precisa confirmar a aparência do ventilador de resfriamento dopequeno forno de tubo de vácuonão está danificado e a saída de ar não está bloqueada. Após ligar a energia, teste se o ventilador está funcionando normalmente e verifique se a rede à prova de poeira do ventilador está limpa para evitar superaquecimento e danos aos componentes internos do forno devido à má dissipação de calor. O último é a preparação de amostras e ferramentas. Combinado com as características de comprimento da zona de aquecimento de 150 mm do equipamento, é necessário escolher um pequeno barco de amostra adequado, colocar as amostras uniformemente no barco e, em seguida, empurrar lentamente o barco de amostra para a zona de aquecimento no centro do tubo do forno, fechar a porta do forno e apertar a fivela do flange para fazer com que a superfície de vedação a vácuo se encaixe firmemente.

Na fase de inicialização, é necessário operar de acordo com o princípio da prioridade de vácuo. Primeiramente, ligue a bomba de vácuo e abra lentamente a válvula de vácuo. Após o grau de vácuo atingir o valor padrão do equipamento, ele continuará funcionando por 10 a 15 minutos para eliminar o ar residual no tubo do forno. Em seguida, inicie o sistema de controle de temperatura e defina a curva de aquecimento. A taxa de aquecimento recomendada é de 2 a 10 ℃/min. Observe que 1800 ℃ é a temperatura de pico de curto prazo do forno.pequeno forno de tubo de vácuo. Um único uso contínuo não pode exceder 30 minutos. Recomenda-se usar de 800 a 1750°C para trabalhos convencionais, o que pode prolongar a vida útil do elemento de aquecimento da haste de silício-molibdênio.

Durante o processo de aquecimento, é necessário prestar atenção dinâmica às alterações dos parâmetros. 30 minutos antes da temperatura alvo, registre as leituras de temperatura e vácuo no visor de controle de temperatura a cada 5 minutos, de modo que o desvio entre a temperatura real e o valor definido seja ≤±1°C, e confirme se não há flutuações anormais no grau de vácuo. Ao mesmo tempo, é necessário verificar o status do sistema de resfriamento a ar a cada 10 minutos e tocar na lateral dopequeno forno de tubo de vácuoconcha para confirmar que a temperatura não aumentou anormalmente e que o ventilador continua operando de forma estável. Quando a temperatura atinge o valor alvo, ele entra na fase de isolamento térmico. Neste momento, é necessário manter a bomba de vácuo funcionando continuamente e evitar ajustes frequentes dos parâmetros de temperatura durante a fase de isolamento térmico para evitar que flutuações excessivas de temperatura afetem os resultados experimentais. Além disso, é proibido abrir a porta do forno ou ajustar a fivela do flange durante a fase de isolamento para evitar que a entrada repentina de ar no tubo do forno cause reação de oxidação ou que o tubo do forno se rompa devido a mudanças bruscas de pressão.

Após o término do experimento, é necessário resfriar o sistema de acordo com o processo. Primeiro, desligue a função de aquecimento do sistema de controle de temperatura, mantenha o sistema de resfriamento e a bomba de vácuo funcionando e espere que a temperatura no forno caia abaixo de 300 ℃. Em seguida, desligue a bomba de vácuo e abra lentamente a válvula de vácuo para permitir a passagem do gás inerte para equilibrar a pressão. Quando a temperatura cair abaixo de 100 ℃, a porta do forno pode ser aberta para retirar o recipiente de amostra. Obviamente, a manutenção de acompanhamento não pode ser ignorada. Após o término do experimento, use um pano sem poeira umedecido em álcool para limpar os resíduos de amostra restantes no tubo do forno e verifique se o anel de vedação de vácuo está desgastado. Se estiver deformado ou envelhecido, precisará ser substituído a tempo. Por fim, desligue a alimentação de todos os equipamentos, limpe a rede à prova de poeira do ventilador, registre a curva de temperatura, as mudanças no grau de vácuo e o status operacional do equipamento deste experimento e crie um registro de operação para fornecer uma referência para a manutenção subsequente e otimização do processo.pequeno forno de tubo de vácuo.
